Mon premier tour " KITY "



En fait j'ai commencé a gratter, à faire de la sciure avec un bloc de perceuse Polyrex 20 de chez Peugeot (ca  faisait un bruit de tous les diables ) après la réalisation de quelques manches de lime, j'ai voulu connaître autre chose. J'ai acheté un kity avec variateur, en 1976 ce modèle depuis n'a pas été modifié, mais son prix est resté toujours aussi élevé. Pour l'époque il   un nez de broche en 33x3.5, un blocage de broche, une mécanique simple et robuste. Une bonne machine n'en déplaise a certains qui l'on dénigré et même banni.



Mon tour actuellement un DB 1200

J'ai longtemps hésité  pour choisir une nouvelle machine , on trouve tout et n'importe quoi sur le marché entre le materiel anglo saxon , chinois, mon choix c'est porté sur un WIVAMAC  DB1200  Vario de chez Willy Vanhoutte en Belgique. A ce jour je ne regrette pas.
• C'est un tour avec une poupée fixe pivotante et mobile pour le tournage des gros diamétre.
• Un axe principal robuste entraîné par une courroie Multi-V et pourvu d'une cheville de blocage.
• Un plateau diviseur a 24 positions
• Un volant en aluminium placé  sur l'extrémité de l'axe principal, permet le freinage ou le contrôle de la pièce.
• Un moteur  de construction  européenne.
• L'éventail et la poupée mobile sont pourvus d'un système de serrage par excentrique

 Caractéristiques DB1200 Vario
• Entre pointe                     1200mm
• Hauteur de pointe              250 mm
• Nez de broche                  M33x3.5
• Cone morse                            CM2
• Perçage                                  8mm
• Diviseur 24 positions
• Poupée mobile diamétre           40mm
• Cone morse                             CM2
• Perçage                                  8mm
• Moteur tri                          2500 w
• Vitesses vario        80 à 3000 tr/mn
• Poids                                    250kg

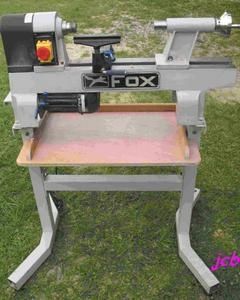

Un mini tour  FOX

utilisé  pour  les démonstrations

Pour un budget modeste  c'est un tour très intéressant pour commencer à se familiariser avec le tournage , de plus si l'on a pas beaucoup de place .
J'ai apporte quelques modifications, comme j'avais du matériel en 33x3.5 et que je ne voulais pas utiliser une bague  d'adaptation qui augmente le porte a faux, j'ai simplement retourné une broche en 33x3.5. J'ai rajouté une poignée pour le déplacer plus facilement, et un support de lampe . Le piètement, je me suis inspiré d'un modèle sur le net, c'est stable, léger, et réglable en hauteur suivant la morphologie de l'opérateur .


C'est de la fabrication  made in china ,  banc en fonte , poupée mobile et éventail à serrage par excentrique.
Le moteur  a un rendement très bas au bout de cinq minutes on se chauffe les mains, mais çà tiens le coup çà fait 5 ans que je l'utilise sans complaisance et  je n'ai pas de problèmes. Le changement de vitesse est facile comparé a certains modèles ou il faut un spéculum pour avoir accès a la courroie.

Un  nouveau venu

  KITTY  TAB660

De même conception que le fox, banc en fonte, poupée mobile et éventail à serrage par exentrique.

Un plus le nez de broche  fileté au standart europeen 33 x 3.5
Deux plus il est à variateur, le moteur de la grosseur d'un moulin à café, couplé avec les 3 poulies étagées offre un comfort dans le travail.
 Un moins, les manettes indexables pour le blocage de la contre pointe,de l'éventail trop importantes, faire suivre la boîte a pharmacie , on ce coince les doigts .

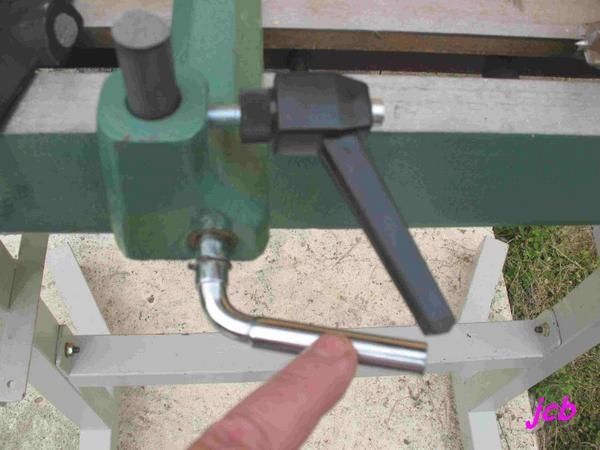

 manettes  trop longues (attention aux doigts)

poupée mobile

Eventail trop important
résultat cassure nette.
Fonte de mauvaise qualité, et diamettre de l'axe faible par rapport a la largeur de l'éventail

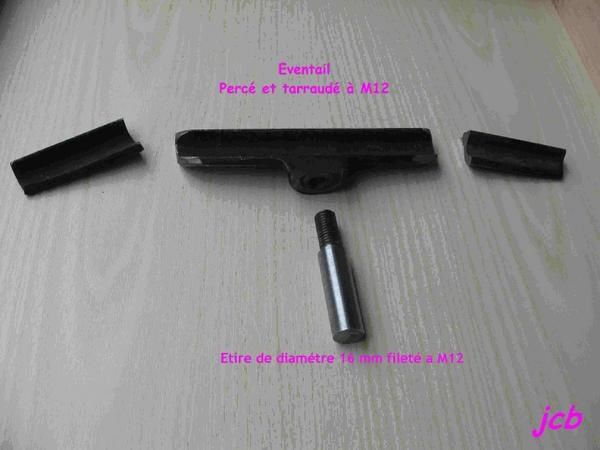

Réparation et modification

Mon commentaire
Il est domage que les chefs de projet, les exportateurs ne soient pas  des  tourneurs , nous pourrions peut etre avoir des machines de conception plus judicieuse, sans en augmenter le coût de production.
